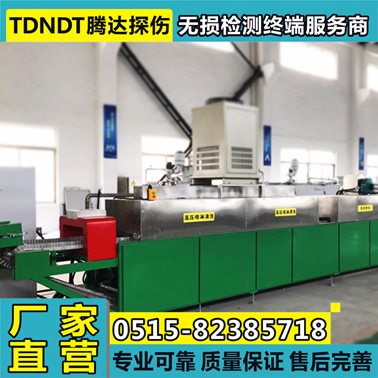

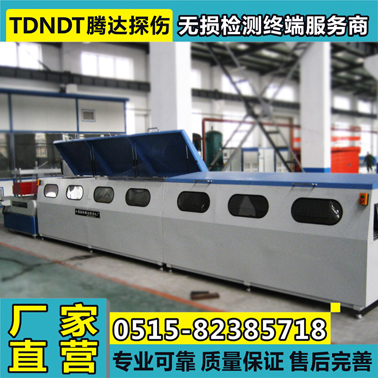

TQX-3000探傷清洗機流水線采用不銹鋼鏈條網帶式輸送帶連續輸送形式，把工件放在輸送帶，即由電機驅動擺線針輪減速機，從而帶動鏈條式輸送帶連續運轉。將工件依次輸送至各工序工位，其輸送速度為0.3~1.2m/min，無級連續可調。調節輸送帶的輸送速度，可直接在位于電控柜內的變頻器上進行調整。工件還采用連續通過式的清洗方式，當工件在連續輸送過程中，完成道噴淋清洗工序后，再進入精洗，精洗后再進入風吹干，再下道進入熱風烘干、下料包裝。

        當工件輸送至清洗室時，由上下、左右噴頭，對工件的外表面進行噴淋清洗，去除工件上的雜屑及污物，以滿足工件的清潔度的要求。工件清洗后進入風吹干表面水，再將工件烘干后自動下到下料臺上進行人工包裝或裝箱。為了取得較好的清洗效果，選定清洗的壓力為3kgf/cm2，噴頭采用可調式噴頭，噴頭可以在30°范圍內調整噴頭的角度。為了使工件表面涂油效果優秀，涂油采用油霧涂油。這樣工件表面涂油后沒有油珠。由于工件為加工后清洗，所以需用風刀對工件上下進行吹干，去除工件上過多的水。本方案采用高壓風泵將工件上的積水吹去。

        該清洗機共有六個工位，即上料→清洗→精洗→風泵吹干→熱風哄干→下料包裝。該機主要由機身及上罩、輸送系統、清洗系統、風泵吹干系統、油污處理系統、液位控制系統及電氣控制系統組成。
